VERTIKALNA TRAČNA ŽAGA BOBER 1300

Vertikalno tračno žago sestavljajo sledeči strojni sklopi:

ŽAGA S KOLESI PREMERA 1300mm
DOZIRNA NAPRAVA ZA HLOD(VOZIČEK)

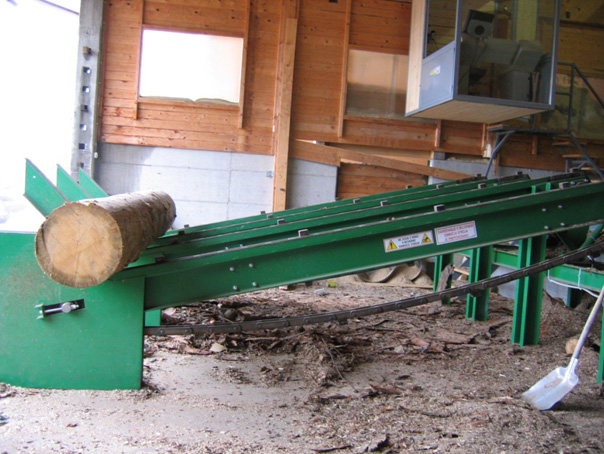

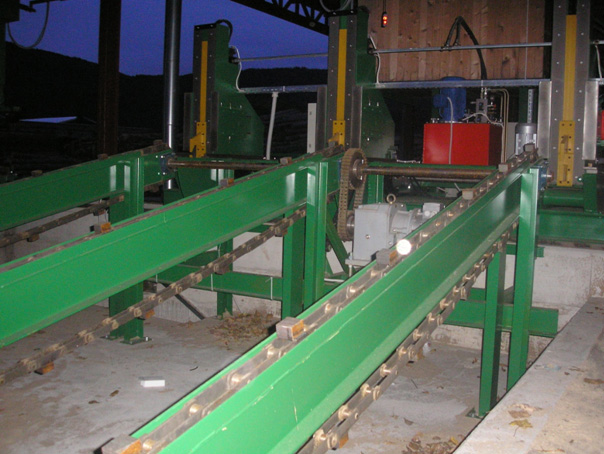

NAKLADALNI TRAK ZA HLODOVINO

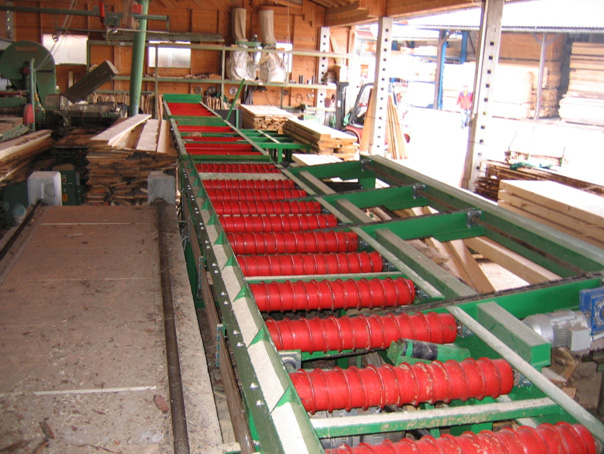

RAZKLADALNI TRAK S SORTIRNIKI

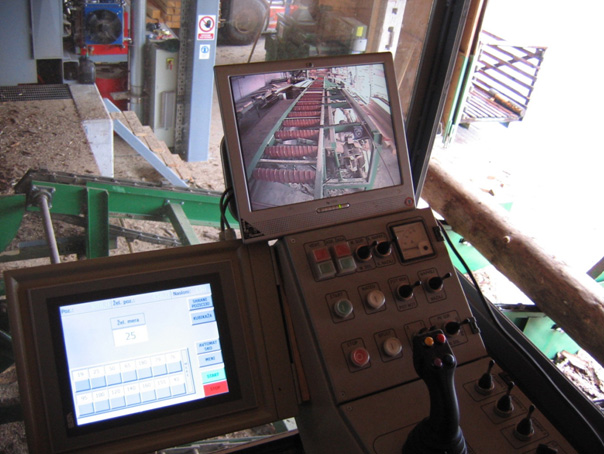

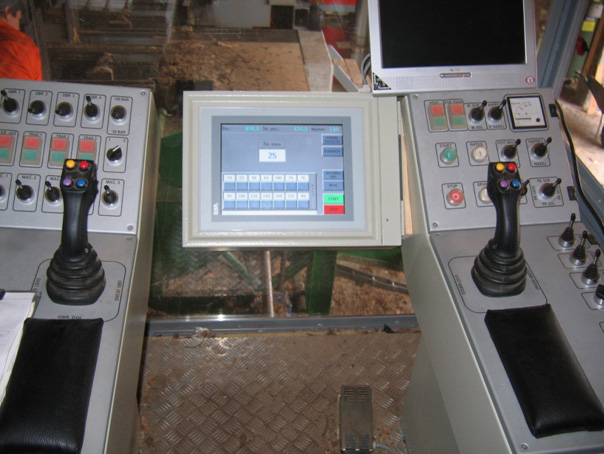

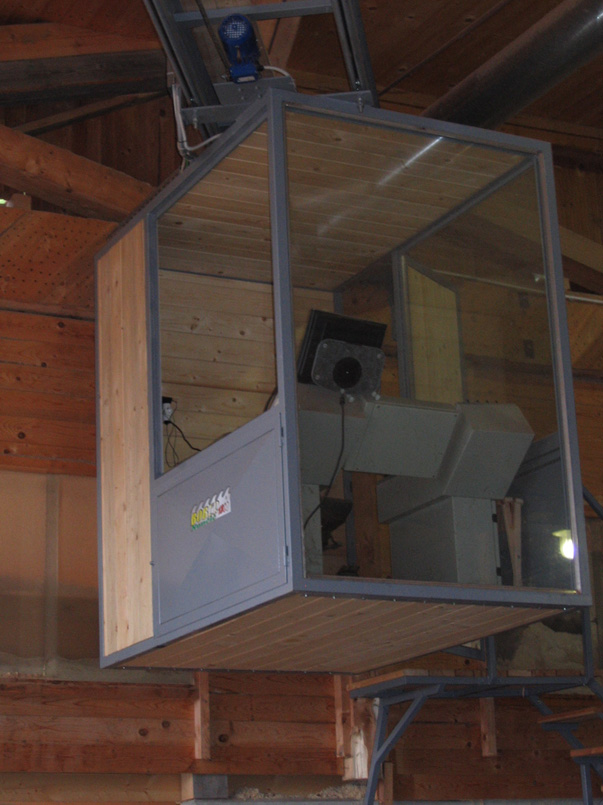

KOMANDNI PULT

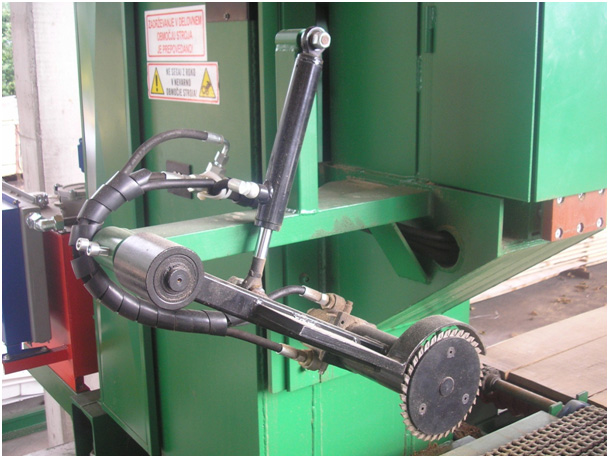

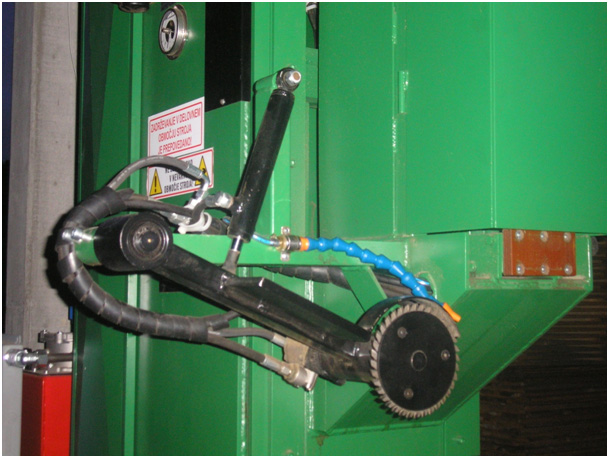

PREDREZILO ZA ODSTRANJEVANJE TUJKOV

1. ŽAGA S KOLESI

Dva lita kolesa premera 1300 mm, dinamično balansirana
Napenjanje lista je hidravlično s pomočjo nastavljivega tlačnega merilnika do sile 8 ton
Hidravlično vodilo lista z vertikalnim pomikom za prilagajanje debelini hloda, vidni del lista nad hlodom je obojestransko varovan z zaprtim ščitnikom
Odmik lista za 15mm ven pri rezanju in nazaj noter pri povratku hloda, povečuje kapaciteto zaradi hitrejšega povratka in zmanjša možnost poškodbe lista
Glavni elektromotor je moči 30-55kW
Hidravlični agregat je moči 4 kW in poganja vso hidravliko na žagi, vključno s predrezilom

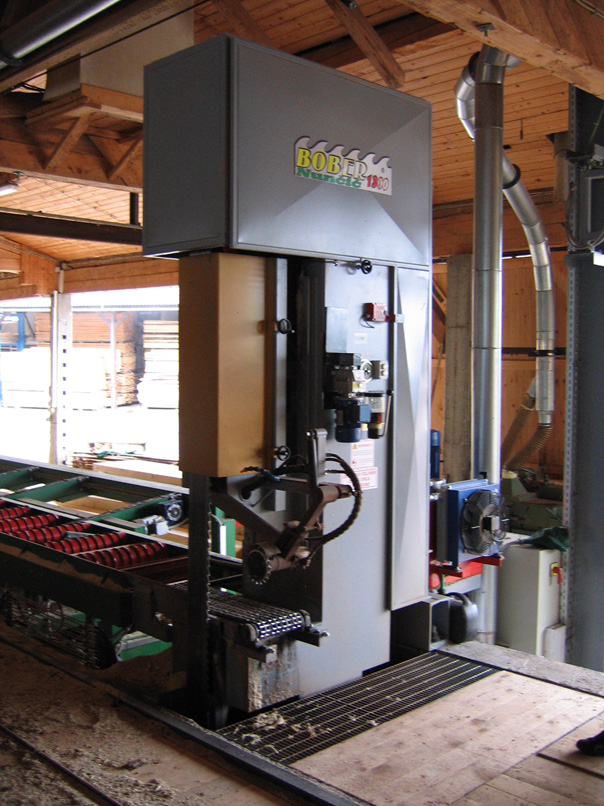

žaga s kolesi 1300

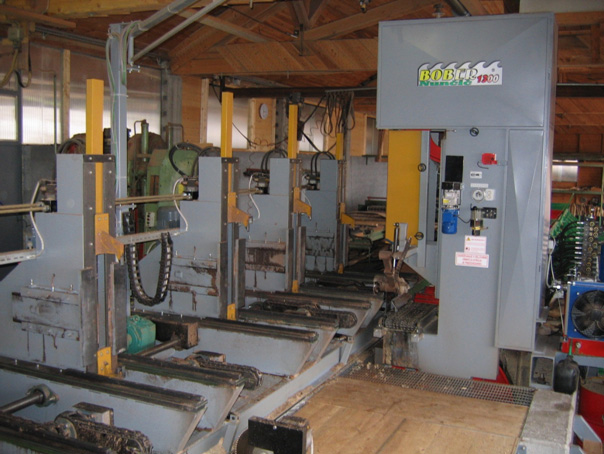

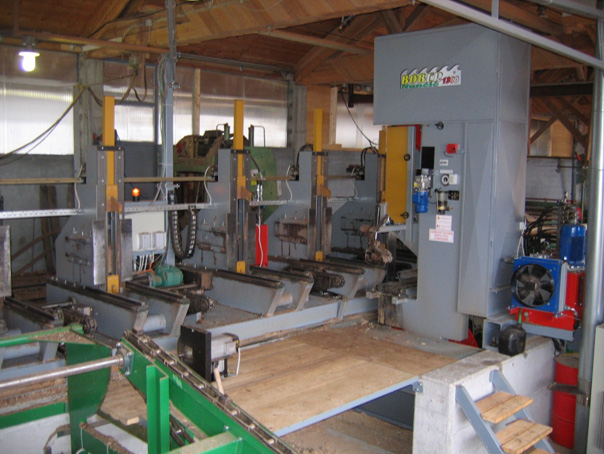

2. DOZIRNA NAPRAVA (VOZIČEK) ŽAGE

je hidravličen in zelo robusten, kar omogoča natančno delo in dolgo življensko dobo. Namenjen je fiksiranju z mački in prevozu hloda, prečnemu pomiku hloda za debelino reza.

Dolžina voza je5- 7m, širina je 2m
Dolžina proge je 18m
Število stebričkov je 4- 5, z mački za zategovanje hloda
Število obračalnikov je3- 4 in so dvojni
Število osi podnožja je4- 5 s kolesi
Odpiranje stebričkov je 900-1000mm
Hidravlični agregat ima moč 7,5kW in prigrajen oljni akumulator s katerim omogočimo hitro delovanje mačkov
Zategovanje mačkov je možno s tremi pritiski: 150, 100, 50 bar-pomembno, da ne poškodujemo materiala pri ožjih odrezih
Hidravlično nastavljanje naslona je brezstopenjsko- večji izkoristek pri rezanju lesa
Centralno mazanje vseh drsnih plošč se izvaja avtomatsko glede na število obratovalnih ur
Pomik stebrov se meri preko kovinske zobate letve in omogoča natančno nastavitev pod 1mm
Pogon voza je hidravličen s hitrostjo od 0-160m/min
